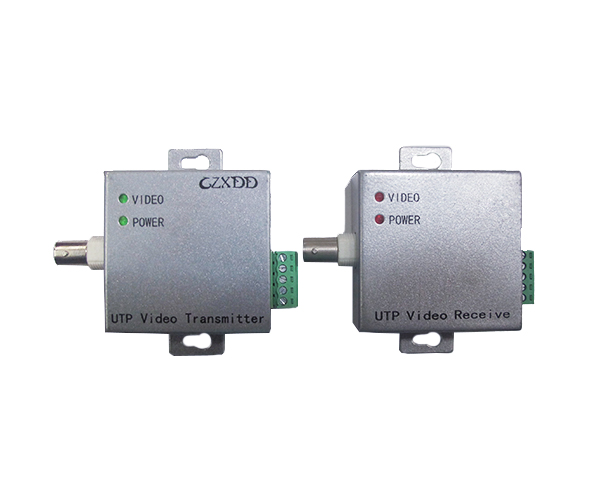

型號：BYHL-602T/R 防雷、抗干擾、傳輸距離遠
產品特性
發送器：
１.正面為兩個綠色發光管，一個為信號指示（VIDEO)，一個為電源指示（POWER).
２.選定一對雙絞線,分別接入發送器的接線端的VIDEO+ – 上．
３.把要發送的視頻信號（如攝象頭BNC接口）接入發送器的VIDEO IN座．
４.電源兩端分別接入接線端的POWER+ – 上．嚴禁把電源（12VDC)接入VIDEO+ -上以免造成設備損壞．
５.保護接地端接入接線端．
６.按撥碼開關設置，正確設置撥碼開關位置，根據距離遠近來設置開關．
７.插上穩壓器．接通電源．
８.POWER LED燈亮，表示電源已接通．
９.VIDEO LED燈亮，表示視頻信號已接通．
接收器：
１.正面為兩個紅色發光管，一個為信號指示（VIDEO)，一個為電源指示（POWER).
２.按照與發送器同一組那對雙絞線分別接入接收器的接線端子的VIDEO+ – 上
３.把要輸出的視頻信號接入接收器的VIDEO OUT座．
４.電源兩端分別接入接線端的POWER+ – 上．嚴禁把電源（12VDC)接入VIDEO+ – 上，以免造成設備損壞．
５.保護接地端接入接線端．
６.按撥碼開關設置，正確設置撥碼開關位置，根據距離遠近來設置開關．
７.插上穩壓器．接通電源．
８.POWER LED燈亮，表示電源已接通．
９.VIDEO LED燈亮，表示視頻信號已接通．
線材的選擇很大程度上決定了傳輸距離的長短，上述標稱距離為本公司分別采用不同網線實測數據。布線要求使用非屏蔽的5類或超
5類雙絞線；如果使用屏蔽線將大大縮短傳輸距離，中間對接部分要求焊接。產品不具備專業防水功能，室外安裝請采取防水措施。
