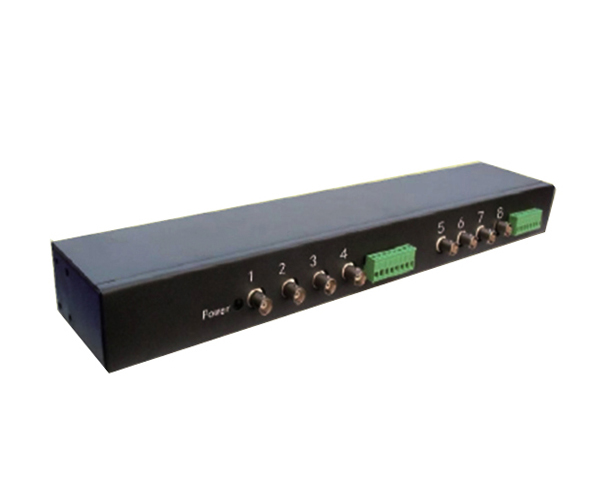

型號：BYHL-603-R-8 防雷、抗干擾、傳輸距離遠
產品特性
該系列產品是一種性能型的集團型有源雙絞線傳輸設備。有4路、8路、16路三款。使用五類或五類以上非屏蔽雙絞線作為傳輸介質
，實時傳輸單色或彩色PAL、NTSC、SECAM等制式的基帶視頻信號。可以與BYHL-601T/R系列,或者與BYHL-602T等搭配組合使用
，BYHL-603R 系列是一款清晰的雙絞線視頻傳輸設備，通過調節亮度和對比度可以使圖像清晰細膩，更接近真實效果。該設備調
試簡單，使用方便，同時具備較強的防雷功能和抗干擾能力，可以有效的預防感應雷（需要接地）。BYHL-603R-8或BYHL-603R-16
均為標準 1U 機箱，更加便于安裝和管理。當與電話信號、485控制數據、音頻、多路視頻至低壓電源同纜傳輸時，各種信號之間互
不干擾，仍然可以正常工作。
該產品內建瞬態沖擊保護措施，有較強的環境適應能力，該產品采用 110－250V 寬電源設計圖像不會因環境電壓變化而受到太大的
影響。同時，該產品電磁輻射低，不會傷害人體的健康和干擾其他設備的正常工作。工程中使用雙絞線傳輸設備具有其獨特的優勢；
在一根5類或超5類雙絞線的四對線中任取一對線即可傳輸一路信號，這樣四對線就可傳輸四路視頻信號，大大降低了工程布線成本。
BYHL–603R可以廣泛應用在安防傳輸、多媒體教學、多媒體廣告播放等系統。
詳細參數
傳輸距離：0-1800米
傳輸信號：PAL、NTSC、SECAM等
功能情況：分別為四路傳輸、八路傳輸、十六路傳輸
供電情況：9-12V DC
功 耗：〈1000毫瓦
調節方式：撥碼開關、微調旋鈕
接口情況：BNC輸出、接線柱
外殼材料：冷軋鋼板、高硬度、防銹、抗干擾能力強
外觀尺寸：430mm*85mm*45mm
產品特點
１．八路接收八路輸出
２．19英寸1U機架設計
３．UTP +/-接線柱，符合各種接線要求
４．實時傳輸清晰的AV信號，沒有任何延時
５．亮度、對比度可調節圖像更細膩、真實，視頻效果質量高
６．強干擾抑制，在有復雜干擾源的情況下能穩定工作
７．強防雷設計
８．電源指示
線材的選擇很大程度上決定了傳輸距離的長短，上述標稱距離為本公司分別采用不同網線實測數據。布線要求使用非屏蔽的5類或超
5類雙絞線；如果使用屏蔽線將大大縮短傳輸距離，中間對接部分要求焊接。產品不具備專業防水功能，室外安裝請采取防水措施。
