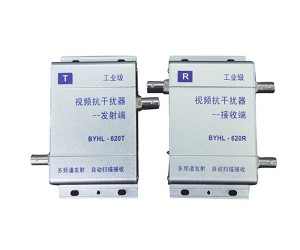

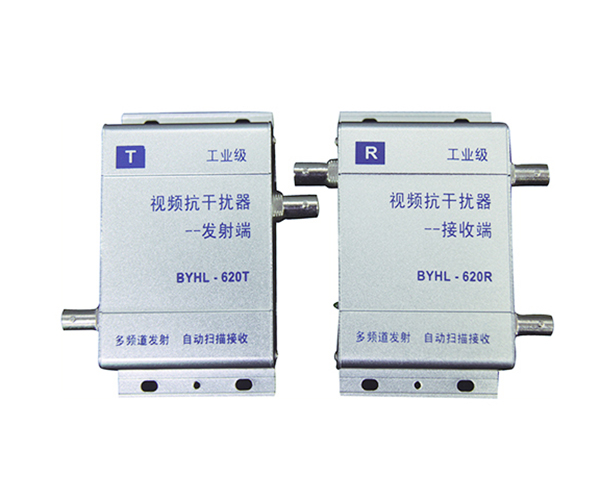

型號：BYHL-620T/R 防雷 防靜電、低 中 高頻自動搜索信號
產品特性
本產品已經總結了各類抗干擾器研發、生產和工地實用經驗，產品的抗干擾能力越來越強，由于現在變頻電機、電源、無線發射塔、控
制電路、電腦等等眾多設備的使用，而該類設備很多沒有進行電磁兼容認證，故對于0-8MHZ傳輸?shù)囊曨l信號干擾大，為此我公司采用低
、中高頻技術自動搜索信號，特研發本產品，抗干擾能力、防靜電、防雷、免調試等特點，可以應用于廣播電臺發射塔、電梯、發電站、
高壓線路、列車車廂、變頻器等干擾地帶所產生的干擾源。
該產品已經在各地多場所使用，其視頻指標在遠距離和近距離狀態下均能表現良好！同時選擇本產品可為您的工程節省造價。
功能
1、視頻抗干擾
2、內置防雷模塊
3、視頻電纜和射頻電纜均可以實現遠距離傳輸視頻信號
4、傳輸距離遠（75-5同軸電纜可以傳輸1200米，同時保證圖像達到4級效果，而電源仍保證12伏穩壓輸出）
5、防靜電，同時涵蓋隔離電路，有效保護主控室設備不受外界靜電干擾
6、免調試，自動搜索信號： 只要在傳輸距離范圍內，設備會自動調整自己的指標，從而達到最佳圖像效果
連接說明
1、在安裝該設備時視頻線路在干擾環境中極容易受到干擾，故攝像頭與發送端之間的視頻版電纜或射頻線纜盡可能的短
2、視實際空間情況，可以將其直接安裝在小型護罩內或者球形云臺內
3、線路中間不能安裝有其他設備，如分配器，避雷器、光端機等產品
4、如果遇到字符疊加器抖動的情況，請將接收端撥三檔低、中、高開關
5、在電梯中如果遇到電梯專用線纜，建議將發送端裝在電梯轎箱上，接收端安裝在電梯上部的機房，電梯專用線纜輸入到接收端的線路
輸入普通視頻線（通往控制中心的）連接到視頻輸出上
技術指標
|
視 頻 信 號 部 分 |
視頻輸入/出電平 |
0.6—2.8Vp-p |
|
視頻輸入/出阻抗 |
75歐 |
|
|
線纜阻抗 |
75歐 |
|
|
視頻傳輸帶寬 |
8.5MHZ |
|
|
微分增益（10%-90%APL） |
<±23%typ |
|
|
微分相位（10%-90%APL） |
<±3%typ |
|
|
色/亮?xí)r延差 |
≦30ns |
|
|
圖像清晰度 |
≧400線或0-8MHZ幅度﹤400% |
|
|
電 源 |
正常工作電壓 |
12伏 DC ±3% |
|
正常工作電流 |
≧120MA (啟動電流≦300MA） |
|
|
防 雷 部 分 |
標稱直流擊穿電壓（100V/S） |
150V(±25%) |
|
沖擊擊穿電壓（100V/us) |
600V |
|
|
沖擊擊穿電壓（1KV/us) |
700V |
|
|
耐脈沖沖擊電壓（8/20us,10times） |
5KA |
|
|
耐脈沖沖擊電壓（10/1000us,30times） |
100A |
|
|
標稱耐工頻電流（50HZ，1S，5times） |
5A |
|
|
絕緣電阻（DC 100V） |
≧1G歐 |
|
|
極間電容（1MHZ） |
≦1.5PF |
|
|
其 他 參 數 |
設備體積（單臺） |
長72mm 寬65mm 高28mm |
|
設備外殼材料 |
鋁型材 |
|
|
設備重量（單臺） |
175克 |
|
|
工作溫度 |
-25℃—— +75℃ |
|
|
工作濕度 |
0-90% 非結露狀態 |
