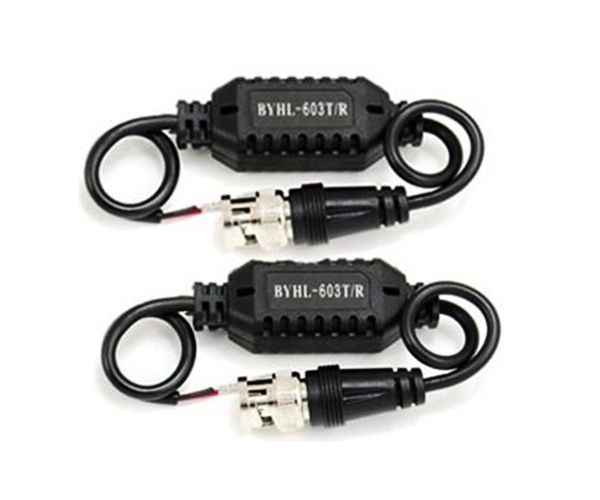

型號：BYHL-603T/R 防水、防雷、抗干擾、無需供電
產品特性
本產品采用專用芯和視頻測試設備研制，它具有工程布線容易、抗干擾能力強、價格低廉等優點。無源雙絞線傳輸器BYHL- 603 T/R
是一款應用于安防監控視頻傳輸?shù)臒o(wú)源傳輸設備，作為無源安裝在機柜內，能為您的工程帶來很大的方便和美觀。
本系統分為發送和接收器兩部分，它無須電源供電，不需要焊接 BNC頭，通過螺絲接線，且干擾抑制及抗電磁輻射能力較強，可以
在各種干擾情況較復雜的環境里使用，并且也不對外界產生電磁干擾，是相當環保和經濟的。同時，五類非屏蔽雙絞線中有4對線，
每一對線都可以傳輸一路信號。采用無源雙絞線視頻傳輸器可以極大地降低成本，提高性能。
詳細參數
|
輸入信號
|
1-1vp-p非平衡
|
儲存溫度
|
-40度 — -150度
|
|
輸出信號
|
1-1vp-p平衡
|
線纜要求
|
非屏蔽雙絞線16~24AWG（0.5mm~1.3mm）
|
|
環境要求
|
-20度—-70度
|
線纜類型
|
五類或五類以上
|
|
頻率響應
|
60dc-5mhz
|
輸出電平
|
1Vpp/75Ω全電視信號
|
|
共模/差模制
|
15khz-5mh典60db
|
衰減
|
最大1.0db
|
產品組合應用
|
產品組合
|
無源+無源
|
傳輸距離
|
0m — 600m
|
|
產品組合
|
無源+有源
|
傳輸距離
|
0m — 900m
|
線材的選擇很大程度上決定了傳輸距離的長短，上述標稱距離為本公司分別采用不同網線實測數據。布線要求使用非屏蔽的5類或超
5類雙絞線；如果使用屏蔽線將大大縮短傳輸距離，中間對接部分要求焊接。產品不具備專業防水功能，室外安裝請采取防水措施。
