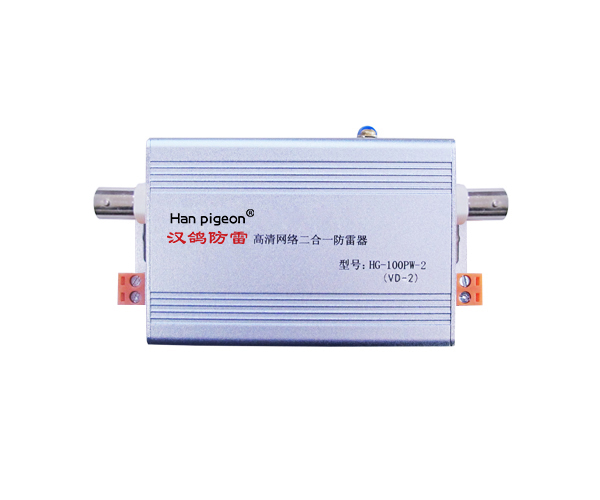

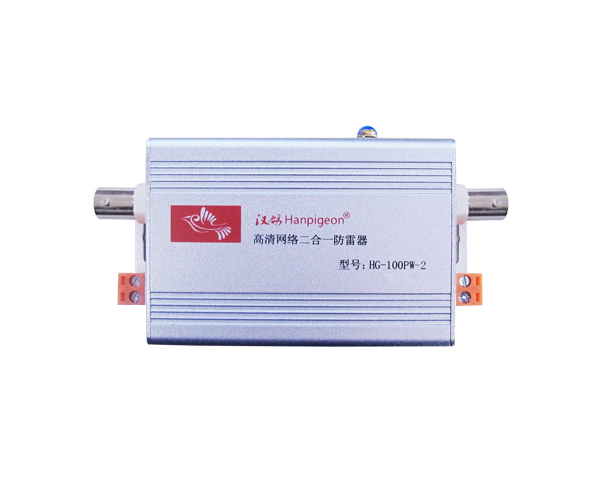

聯系方式型號：HG-100PW-2（VD-2）
產品特點
※ 增強信號傳輸
※ 電源部分寬電壓AC/DC6V-380V 通用
※ 兩級聯動保護、殘壓低
※ 低電容設計、傳輸性能穩定
※ 內置半導體器件、響應速度快 ≤1ns
※ 通流容量大、壽命長
※ 體積小、損耗低、安裝方便
技術參數
| 型號 | HG-100PW-2(VD-2) |
| 主要參數 | 保護范圍 |
| 視頻端 | BNC |
| 電源端 | 2P |
| 傳輸速率 | 10M |
| 接入消耗 | 0.2db |
| 工作電壓 | 視頻端：6/12V 電源端：12/24/220V/DC/AC |
| 限制電壓 | 視頻端：＜90V |
| 標稱放電流 | 5KA/10KA |
| 持續工作電壓 | 電源端：＜380V |
| 動作電壓 | 視頻端：＞96V 電源端：＞400V |
| 額定功率 | 0.01W |
| 保護水平 | 電源端：1.2/50us |
| 過流保護 | 過流短路放電 |
| 響應時間 | ≤1ns |
| 接地電阻 | ≤4Ω |
| 環境溫度 | -40—90℃ |
| 外殼材料 | 合金金屬 |
| 防護等級 | IP66 |
| 保護對象 | 機房控制設備、安防設備 |
安裝注意事項
1、本產品串聯安裝在攝像機電源線、視頻線上，輸出端與視頻攝像機連接。
2、電源部分連接：產品應與被保護攝像機的電源工作電壓相匹配，安裝時請根據安裝示意圖所示連接。其中電源線
路的“L+”為火線或正極，“N－”為零線或負極。
3、視頻信號連接：輸入端與信號通道相連，輸出端與視頻攝像機相連，不得接反。接口一定要鎖緊。
4、控制信號連接：每組使用一對信號線，接標識“信號”的端子。
5、本產品適于室內運行，如安裝在室外時，應加裝防水箱或另選本公司防水機型。
6、所有接線必須牢固及可靠電氣聯接。PE連接線：≥2.5mm2，接地線：盡可能粗短且接地電阻應≤4Ω。
7、本產品無需特別維護。當系統工作出現故障懷疑防雷器損壞時，可拆除防雷器后再檢查，若還原到使用前的狀
態后系統恢復正常，則應更換防雷器。
8、室外攝像機的電源可從終端設備處引入，也可從監視點附近的電源引入。
9、可在電纜進入終端和前端設備前穿金屬管埋地引入，但埋地長度不得小于15米，在入戶端將電纜金屬外皮、
鋼管以及公用接地體必須同有效接地裝置相連。
