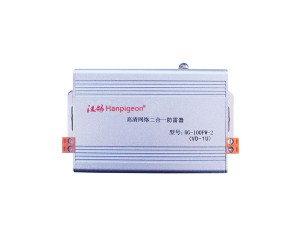

型號：HG-100PW-2（VD-1U）

1.應用范圍 適用：<400V/DC/AC供電雷擊

2.尺寸：87.6mm*58mm*25mm

功能特點

?通流容量大

?安裝方便無需保護

?多級保護

?接入AC/DC電壓范圍寬

?響應速度快≤1ns

?采用兩級式聯動保護

?功耗低

?施工簡單，易安裝維護

?殘壓低

技術參數

型號	HG-100PW-2(VD-1U)
	保護范圍
	電源端
連接端	2P
接入消耗	–
傳輸速率	–
工作電壓Uc	12/24/220V/DC/AC
限制電壓	–
標稱放電流	5KA/10KA
持續工作電壓	<380V
動作電壓	>400V
額定功率	0.01W
保護水平	1.2/50us
過流保護	過流短路放電
響應時間	≤ 1ns
接地電阻	≤ 4Ω
環境溫度	-40—90℃
外殼材料	合金金屬
防護等級	IP66
保護對象	機房控制設備、安防設備

單路電源防雷器，首發于北京漢鴿科技有限公司。

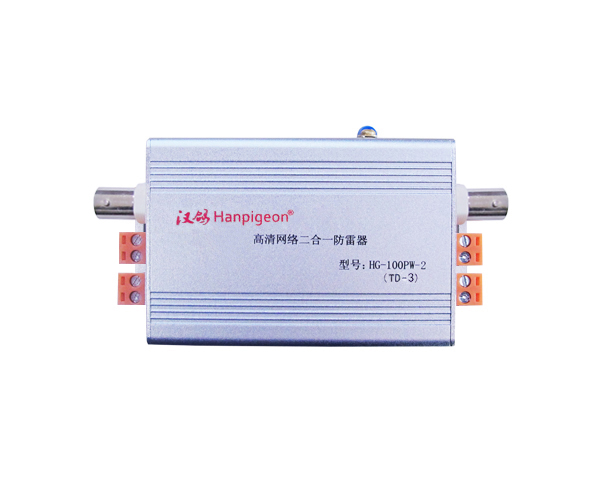

型號：HG-100PW-2（TD-3）

產品特點

※ 內含攝像機電源、視頻信號、云臺控制線路等三種避雷器，是適應工程安裝需要面推出的新型三合一產品。

※ 對過電壓響應快速（動作時間小于1ns）。

※ 防水防爆、可應用于室外、防爆場合信號線路過壓保護。

※ 箝位準確，輸出殘壓低，插入損耗小，設計合理，工藝考究，傳輸性能好，能有效地保護視頻設備和保證圖象正常顯示。

※ 有效控制攝像機傳輸線路上所感應的過電壓脈沖，避免視頻監控設備因過電壓脈沖面損壞,是新一代的視頻信號保護產品。

※ 增強信號傳輸

※ 核心元件性能穩定

技術參數

型號	HG-100PW-2(TD-3)
主要參數1	電源保護參數
工作電壓Uc	24V (12V) 220V
通流量Isn8/20μs	10KA 10KA
限制電壓	≤36V ≤250V
主要參數2	控制保護參數
工作電壓Uc	6V 12V
通流量Isn8/20μs	5KA 5KA
限制電壓	≤18V ≤18V
傳輸速率	2Mbit/s 2Mbit/s
主要參數3	視頻保護參數
工作電壓Uc	12V 12V
通流量Isn8/20μs	5KA 5KA
限制電壓	≤18V ≤18V
插入損耗	≤0.3db ≤0.3db
傳輸速率	20Mbit/s 20Mbit/s
環境溫度	-40—90℃
外殼材料	合金金屬
防護等級	IP66
保護對象	機房控制設備、安防設備

安裝注意事項

1、本產品串聯安裝在攝像機電源線、視頻線上，輸出端與視頻攝像機連接。

2、電源部分連接：產品應與被保護攝像機的電源工作電壓相匹配，安裝時請根據安裝示意圖所示連接。其中電源線

路的“L+”為火線或正極，“N－”為零線或負極。

3、視頻信號連接：輸入端與信號通道相連，輸出端與視頻攝像機相連，不得接反。接口一定要鎖緊。

4、控制信號連接：每組使用一對信號線，接標識“信號”的端子。

5、本產品適于室內運行，如安裝在室外時，應加裝防水箱或另選本公司防水機型。

6、所有接線必須牢固及可靠電氣聯接。PE連接線：≥2.5mm2，接地線：盡可能粗短且接地電阻應≤4Ω。

7、本產品無需特別維護。當系統工作出現故障懷疑防雷器損壞時，可拆除防雷器后再檢查，若還原到使用前的狀

態后系統恢復正常，則應更換防雷器。

8、室外攝像機的電源可從終端設備處引入，也可從監視點附近的電源引入。

9、可在電纜進入終端和前端設備前穿金屬管埋地引入，但埋地長度不得小于15米，在入戶端將電纜金屬外皮、

鋼管以及公用接地體必須同有效接地裝置相連。

同軸高清三合一防雷器，首發于北京漢鴿科技有限公司。

型號：HG-100PW-2（VD-3）

應用范圍：

防雷器主要用于易遭受感應雷擊防浪涌保護器，安裝在監控系統設備之間，前后端傳輸及控制設備的雷擊浪涌保護。

包括供電系統電源保護、視頻傳輸設備保護及中心控制系統保護，是監控系統可靠運行的必要保障。

適用：電源/視頻/485控制信號雷擊。

產品特點

※ 通流容量大

※ 安裝方便無需保護

※ 多級保護

※ 接入AC/DC電壓范圍寬 殘壓低

※ 內置半導體器件、響應速度快 ≤1ns

※ 增強信號傳輸

※ 核心元件性能穩定

技術參數

型號	HG-100PW-2(VD-3)
主要參數	保護范圍
視頻端	BNC
電源端	2P+1
傳輸速率	10M
接入消耗	0.2db
工作電壓	視頻端：6/12V       電源端：12/24/220V/DC/AC
限制電壓	視頻端：＜90V
標稱放電流	5KA/10KA
持續工作電壓	電源端：＜380V
動作電壓	視頻端：＞96V       電源端：＞400V
額定功率	0.01W
保護水平	電源端：1.2/50us
過流保護	過流短路放電
響應時間	≤1ns
接地電阻	≤4Ω
環境溫度	-40—90℃
外殼材料	合金金屬
防護等級	IP66
保護對象	機房控制設備、安防設備

安裝注意事項

1、本產品串聯安裝在攝像機電源線、視頻線上，輸出端與視頻攝像機連接。

2、電源部分連接：產品應與被保護攝像機的電源工作電壓相匹配，安裝時請根據安裝示意圖所示連接。其中電源線

路的“L+”為火線或正極，“N－”為零線或負極。

3、視頻信號連接：輸入端與信號通道相連，輸出端與視頻攝像機相連，不得接反。接口一定要鎖緊。

4、控制信號連接：每組使用一對信號線，接標識“信號”的端子。

5、本產品適于室內運行，如安裝在室外時，應加裝防水箱或另選本公司防水機型。

6、所有接線必須牢固及可靠電氣聯接。PE連接線：≥2.5mm2，接地線：盡可能粗短且接地電阻應≤4Ω。

7、本產品無需特別維護。當系統工作出現故障懷疑防雷器損壞時，可拆除防雷器后再檢查，若還原到使用前的狀

態后系統恢復正常，則應更換防雷器。

8、室外攝像機的電源可從終端設備處引入，也可從監視點附近的電源引入。

9、可在電纜進入終端和前端設備前穿金屬管埋地引入，但埋地長度不得小于15米，在入戶端將電纜金屬外皮、

鋼管以及公用接地體必須同有效接地裝置相連。

三合一多功能防雷器，首發于北京漢鴿科技有限公司。

型號：HG-100PW-2（POE-1000）

產品特點

◆通流容量大

◆安裝方便無需維護

◆多級保護

◆采用泄流、鉗位、穩壓的原理

◆響應速度快（納秒級）

◆增強信號傳輸

◆殘壓低

◆施工簡單，易安裝維護

◆內置溫控?cái)嗦芳夹g(shù)

◆核心元件性能穩定

◆可靠的抗高壓脈沖沖擊功能和準確的鉗位電壓

技術參數

POE千兆防雷器，首發于北京漢鴿科技有限公司。

型號：HG-100PW-2（VD-2）

產品特點

※ 增強信號傳輸

※ 電源部分寬電壓AC/DC6V-380V 通用

※ 兩級聯動保護、殘壓低

※ 低電容設計、傳輸性能穩定

※ 內置半導體器件、響應速度快 ≤1ns

※ 通流容量大、壽命長

※ 體積小、損耗低、安裝方便

技術參數

安裝注意事項

1、本產品串聯安裝在攝像機電源線、視頻線上，輸出端與視頻攝像機連接。

2、電源部分連接：產品應與被保護攝像機的電源工作電壓相匹配，安裝時請根據安裝示意圖所示連接。其中電源線

路的“L+”為火線或正極，“N－”為零線或負極。

3、視頻信號連接：輸入端與信號通道相連，輸出端與視頻攝像機相連，不得接反。接口一定要鎖緊。

4、控制信號連接：每組使用一對信號線，接標識“信號”的端子。

5、本產品適于室內運行，如安裝在室外時，應加裝防水箱或另選本公司防水機型。

6、所有接線必須牢固及可靠電氣聯接。PE連接線：≥2.5mm2，接地線：盡可能粗短且接地電阻應≤4Ω。

7、本產品無需特別維護。當系統工作出現故障懷疑防雷器損壞時，可拆除防雷器后再檢查，若還原到使用前的狀

態后系統恢復正常，則應更換防雷器。

8、室外攝像機的電源可從終端設備處引入，也可從監視點附近的電源引入。

9、可在電纜進入終端和前端設備前穿金屬管埋地引入，但埋地長度不得小于15米，在入戶端將電纜金屬外皮、

鋼管以及公用接地體必須同有效接地裝置相連。

模擬二合一防雷器，首發于北京漢鴿科技有限公司。

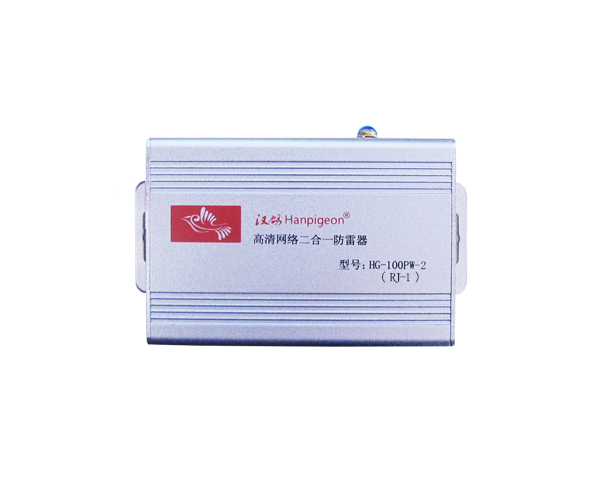

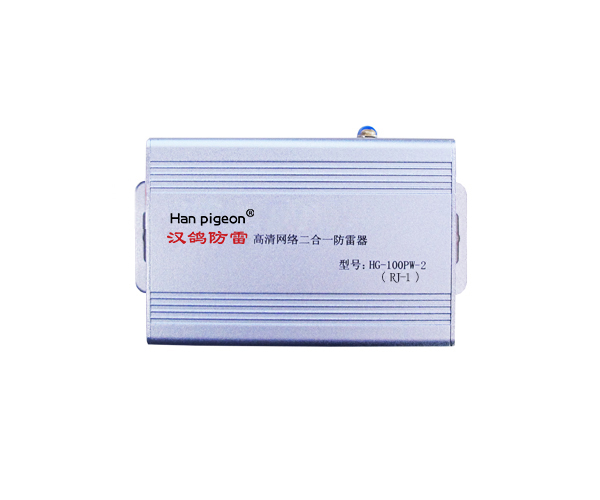

型號：HG-100PW-2（RJ-1）

產品特點

※ 增強信號傳輸

※ 采用泄流、鉗位、濾波的原理，實現了可靠地抗高壓脈沖沖擊功能和準確的箱位電壓

※ 多級保護、殘壓低

※ 低電容設計、傳輸性能穩定

※ 內置半導體器件、響應速度快 ≤1ns

※ 通流容量大、壽命長

※ 體積小、損耗低、安裝方便

技術參數

安裝注意事項

1、本產品串聯安裝在計算機數據接口或網絡等數據系統電子設備接口上。

2、本產品適于室內運行。

3、所有接線必須牢固及可靠電氣聯接。PE連接線：≥2.5mm2，接地線：盡可能粗短且接地電阻應≤4Ω。

4、本產品無需特別維護。當系統工作出現故障懷疑網絡防雷器損壞時，可拆除網絡防雷器后再檢查，若還原到使用前的狀態后系統恢復

正常，則應更換網絡防雷器。

5、可在電纜進入終端和前端設備前穿金屬管埋地引入，但埋地長度不得小于15米，在入戶端將電纜金屬外皮、鋼管以及公用接地體必

須同有效接地裝置相連。

單路網絡高清防雷器，首發于北京漢鴿科技有限公司。

型號：HG-100PW-2

產品特點

※ 使用百萬高清攝像機，可以對攝像機的網絡信號與電源同時進行雷電浪涌保護

※ 采用泄流、鉗位、濾波的原理，實現了可靠地抗高壓脈沖沖擊功能和準確的箱位電壓

※ 多級保護、殘壓低

※ 低電容設計、傳輸性能穩定

※ 內置半導體器件、響應速度快

※ 通流容量大、壽命長

※ 體積小、損耗低、安裝方便

技術參數

安裝注意事項

1、防雷器安裝在被保護設備的前端距離越近效果越好。

2、防雷器正負線路注意不要接反或接錯。

3、防雷器設備安裝完畢后需定期檢查，產品劣化后必須立即更換。

4、更換、安裝防雷器時切勿不可帶電作業。

5、防雷器安裝接地一定要做好且接地電阻不大于4歐姆。

6、防雷器前端需加裝短路保護裝置，避免因防雷器劣化短路而引起火災。

高清網絡二合一防雷器，首發于北京漢鴿科技有限公司。

型號：HG-100PW-2（POE）

產品特點

◆通流容量大

◆安裝方便無需維護

◆多級保護

◆采用泄流、鉗位、穩壓的原理

◆響應速度快（納秒級）

◆增強信號傳輸

◆殘壓低

◆施工簡單，易安裝維護

◆內置溫控?cái)嗦芳夹g(shù)

◆核心元件性能穩定

◆可靠的抗高壓脈沖沖擊功能和準確的鉗位電壓

技術參數

POE防雷器，首發于北京漢鴿科技有限公司。

型號：HG-100PW-2（1000M）

技術參數

安裝注意事項

1、防雷器安裝在被保護設備的前端距離越近效果越好。

2、防雷器正負線路注意不要接反或接錯。

3、防雷器設備安裝完畢后需定期檢查，產品劣化后必須立即更換。

4、更換、安裝防雷器時切勿不可帶電作業。

5、防雷器安裝接地一定要做好且接地電阻不大于4歐姆。

6、防雷器前端需加裝短路保護裝置，避免因防雷器劣化短路而引起火災。

千兆高清網絡二合一防雷器，首發于北京漢鴿科技有限公司。

型號：HG-40B2

產品用途

適用于總線配電箱，對電源總線進行二、三級防雷保護。如：小區單元樓電表箱、樓層配電箱、機房配電箱、大功率

工業設備、塔機、停車場系統的電源防雷保護等。

產品特點

◆采用溫控?cái)嗦芳夹g(shù)，并內置過流保護電路，避免火險發生

◆工作狀態及失效狀態，清晰直觀

◆安裝方便，維護簡單

◆工藝考究，能在酸、堿、塵、鹽霧及潮濕等惡劣環境下長期工作

技術參數

HG-40B2單相電源防雷器，首發于北京漢鴿科技有限公司。
